RLT - Relé s teploměrem

Detailní popis produktu

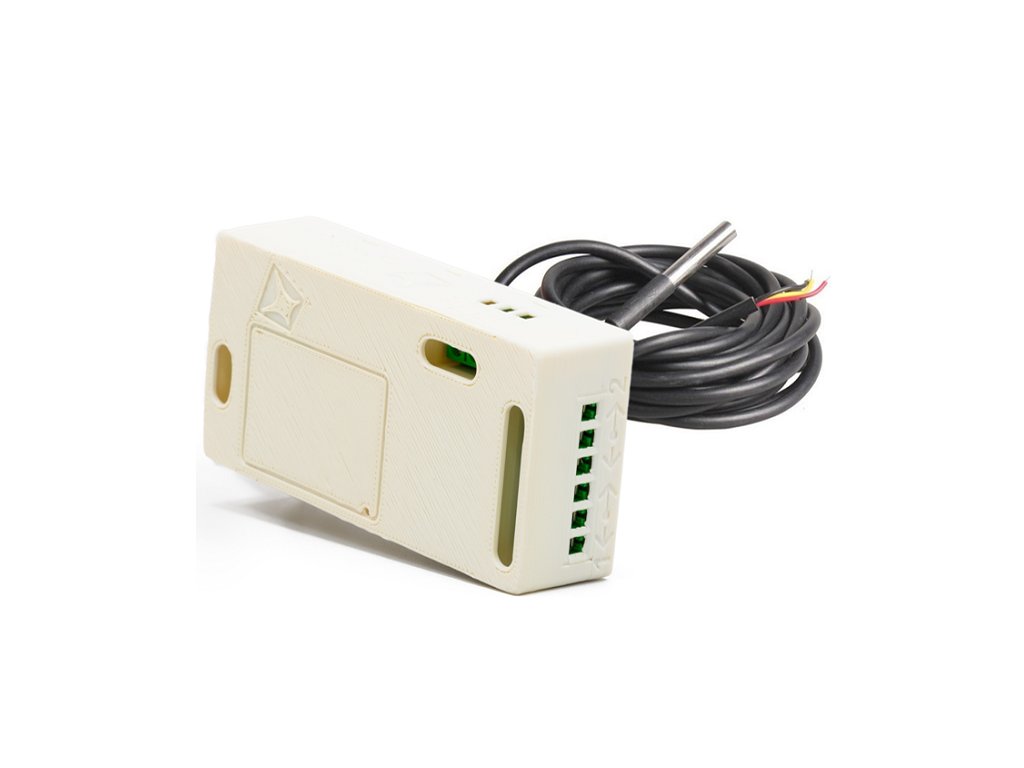

Jedná se o univerzální bezdrátové dvoukanálové Wi-Fi relé s měřením teploty. Zařízení je napájeno síťovým napětím 230 VAC nebo napětím 12V AC/DC dle zvolené varianty. Obsahuje externí měřicí teplotní sondu, pomocí níž lze měřit teplotu a na tu reagovat, čímž je zajištěna vysoká variabilita použití. Zařízení je primárně určeno pro zabudování do podhledů, pro umístění za skříňku nebo do krabice rozvaděče. Výhodou tohoto zařízení je přítomnost externí teplotní sondy. Relé obsahuje interní algoritmus, pomocí kterého lze vytvořit jednoduchou regulační smyčku a dle nastavených parametrů spínat jednotlivé kanály relé. Jedná se o unikátní zařízení, pomocí kterého můžete například řídit kotel nebo hlídat zámrznou teplotu a při jejím dosažení sepnout ohřev. Veškeré teplotní hranice a reakce systému jsou uživatelsky snadno nastavitelné v menu samotného senzoru.

Možné aplikace

• spínání ohřívačů při nízkých teplotách
• spínání chlazení při teplotách vysokých
• aktivace zvlhčovačů při nízkých vlhkostech
• a odvlhčení v kritických vlhkostech
• vypínání čerpadel
• řízení vánočního osvětlení
• a mnoho dalších

Doporučené zapojení pro variantu 230 VAC

Doporučené zapojení pro variantu 12V DC/AC

Výhody

Mimořádně povedený kousek z naší dílny, který vyslyšel volání mnohých domácích kutilů. Zařízení nejen, že lze ovládat vzdáleně, ale je vybaveno i svorkovnicí pro připojení externí teplotní sondy. Zařízení nabízí 2ks relé a to znamená ovládání dvou nezávislých okruhů. Spínací relé snesou běžně 1A zatížení, a proto lze doporučit pro osvětlení a energeticky nenáročné aplikace. Pro spínání energeticky náročných zařízení doporučujeme vřadit mezi relé a zařízení stykač. Pro zachycení na zeď či strop je k dispozici praktický držák, který se nejprve upevní na požadované místo následně se do něj relé modul zacvakne.

V domácí síti lze umístit libovolný počet čidel, až do plného obsazení IP adres.

Zařízení bylo vyvinuto a je vyráběno v České republice českými vývojáři.

Služby

Zařízení je plně kompatibilní s cloudovým systémem MARS, do kterého umožňuje odesílat měřená data a přistupovat k nim odkudkoliv na světe a také relé vzdáleně ovládat. V MARSu lze získaná data zobrazit přehledně ve vlastním dashboardu v podobě čísla nebo grafu. Funkce MARSu je také rozšířena aplikací pro zařízení se systémem Android, které slouží pro snadný přístup do systému, přidání nového zařízení nebo nastavení a zobrazení mobilních notifikací.

Konektivita

Zařízení umožňuje odesílat data na cloudový systém MARS, dále přes MQTT. V případě, že uživatel v nastavení senzoru zvolí variantu komunikace přes MQTT, dojde k automatické redukci frekvence a množství odesílaných dat do cloudu MARS. Cílem je redukce datového přenosu v místní síti uživatele.

Interval odesílání a synchronizace dat je stanoven na necelých 30 sekund, a v případě tohoto zařízení jej nelze měnit.

MQTT & Home Assistant

Každé zařízení z rodiny Home Technologies obsahuje vestavěnou možnost připojení na libovolný MQTT server umožňující zobrazení dat, a také kontrolu zařízení, pokud se jedná o akční člen. Naše zařízení se tak dokáží snadno propojit například s populárním systémem pro domácí automatizaci Home Assistant, kde komunikace probíhá právě pomocí zmíněného protokolu MQTT. Pro Vaše pohodlí jsme pro Vás připravili návod, jak vše snadno nastavit. Návod je ke stažení ZDE.

Technické parametry

• Dva nezávislé přepínací kanály
• Měřicí rozsah teplotní sond:
  - Teplota: -55 °C až +125 °C
  - v rozsahu: -10 °C až +85 °C přesnost ±0.5 °C
  Délka sondy: 1 až 15m dle dodané varianty
• Max zatížení 1A/230VAC nebo 0,5A/50VDC
• Napájecí napětí: 230VAC nebo 12V AC/DC dle dodané varianty
• Wi-Fi 802.11 b/g/n, WPA
• MQTT
• Podpora Home Assistant
• Rozměr (V-Š-D): 25mm x 48mm x 92mm
• Hmotnost: 98g
• Provozní vlhkost: 20% až 80%
• Provozní teplota: -20°C až 50°C
• Skladovací vlhkost: 10 až 90%
• Skladovací teplota: -20°C až 60°C
• Kryt zhotoven ze samozhášivého ABS pomocí 3D tiskové technologie

Obsah balení

1× Relé akční člen
1× Sonda délky 3m
1× Voucher 365 bodů
1× Návod k obsluze
1x Rychlá instalační příručka

Dokumentace

Technický list

Návody, dokumentace a firmware

Upozornění

Pro bezproblémový provoz zařízení je nutné mít spolehlivé připojení k internetu a silný signál Wi-Fi s minimální sílou 70%. V případě nedostatečné síly signálu Wi-Fi může docházet k výpadkům komunikace a ztrátě přenášených dat. V oblastech s nízkou kvalitou signálu Wi-Fi je doporučeno instalovat opakovače nebo posílit pokrytí jinými prostředky.

Nedostatečná síla a kvalita signálu Wi-Fi nebo nekvalitní připojením k internetu nejsou důvodem k reklamaci.
